Правила установки уголка 3046 со стороны улицы

ПВХ используемый для изготовления уголков имеет высокий коэффициент температурного расширения. Профиль, имеющий длину около 3 м и смонтированный, при температуре наружного воздуха, предположим, 5°С., летом при нагревании на солнечной стороне, способен увеличится в длину на 9–12 мм. Исходя из этих свойств ПВХ и разработано правило монтажа профилей с уличной стороны. Его можно сформулировать всего одним предложением:

Профиль должен быть установлен таким образом, чтобы при изменении температуры ничто не препятствовало его естественному сжатию или растяжению


Иными словами профиль должен быть закреплен так, чтобы при расширении (удлинении) он ни во что не упирался, а при сжатии (укорачивании) его ни что не должно держать. В противном случае профиль при удлинении покоробится (вздыбится или пойдет волнами), а при укорачивании — лопнет.

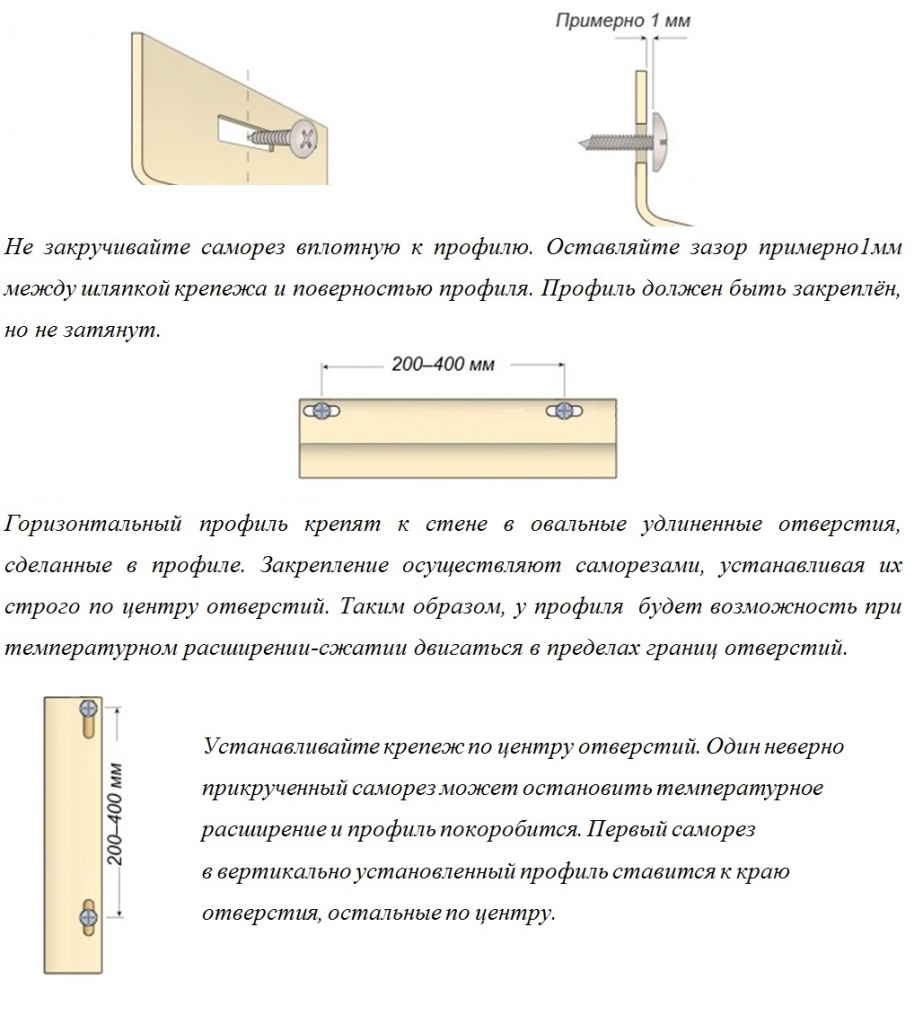

Горизонтальный профиль крепят к раме, предварительно проделав в профиле овальные удлиненные отверстия. Закрепление осуществляют саморезами (в дальнейшем будем употреблять слово «крепеж»). Крепеж устанавливается строго по центру отверстий. Таким образом, у профиля будет возможность при температурном расширении-сжатии двигаться в пределах границ отверстий. Совершенно очевидно, что даже один, а тем более два крепежа установленные не по центру отверстий способны остановить это движение. При установке крепежа не нужно сильно притягивать профиль к раме, иначе вы остановите прямолинейное температурное сжатие-расширение. Наоборот, нужно слегка ослабить крепеж. Например, при установке саморезов их следует сначала завернуть, а затем отвернуть примерно на пол-оборота. Не допускается загиб и косая установка крепежа. Загнутый крепеж натянет профиль и остановит температурное сжатие-расширение. По той же причине запрещается натягивать профиль при монтаже.

Вертикальный профиль крепится несколько иначе. Первый крепеж устанавливается в верхней части профиля к верхней границе отверстия фланца. Иначе, как его повесишь? Остальные крепежи, как и в горизонтальном профиле, устанавливаются посредине отверстий. Иными словами вешаем вертикальный профиль на крепеж в верхней части и далее закрепляем весь профиль. Шаг установки крепежей 40 см.

При стыковании горизонтального профиля с вертикальным рекомендуется оставлять между ними зазоры по 3-8 мм. Попробуем разобраться, что это за мифическая цифра? Не рекомендуются производить монтаж при температуре ниже чем -10°С. Окно и профиль будет эксплуатироваться и при более низких, и гораздо более высоких температурах.
Длина вертикальных профилей обычно бывает 1500мм. Коэффициент температурного расширения ПВХ (0,8) и разность зимних и летних температур (-40; +40) исходя из этого, можно вычислить, что максимальное удлинение может составить 3 мм (в некоторых условиях это значение может быть больше). То есть, при условии:
если монтаж будет производен при температуре 20°С, то в момент критических летних температур, разница составит 20°С (в формуле 2), в свою очередь зимой, разница будет 60°С (в формуле 6). Рассчитаем, на какую величину размеры профиля будут меняться, в зависимости от времени года, применяя формулу:
l = L*K*t
где l – величина, на которую изменяется длина профиля, в зависимости от температуры; L – длина профиля; K – коэффициент линейного расширения ПВХ; t – разница температур. И так,
1) летом профиль увеличится:
1,5*0,8*2 = 2,4мм.
2) зимой же размер будет меняться в обратную сторону от исходного размера:
1,5*0,8*6 = 7,2мм.
Следовательно, отрезок профиля длиной 1,5м., суммарно может менять размер до 9,6мм.

Профиль будет расширяться в обе стороны, таким образом получается, для того чтобы при удлинении вертикальный профиль не уперся в горизонтальный, нужно оставить в этом месте зазор равный 2,4-3 мм. Если зазор не оставить удлиняющийся профиль упрется в вертикальный, и либо отогнет его, либо покоробится сам. Внешний вид облицовки будет испорчен.

Но мы же можем монтировать профиль и при более высоких или наоборот низких температурах воздуха. Таким образом, цифра, характеризующая температурный зазор может быть нами изменена. Поэтому устанавливая профиль, всегда учитывайте температуру наружного воздуха в данный временной промежуток и оставляйте зазоры более 3 мм при «морозном» и менее 3 мм при «знойном» монтаже. Особенно обращайте внимание на ориентацию окон по сторонам света, а также на цвет профилей для уличной отделки, темный или светлый. Температура на затененных окнах и на северной стороне вряд ли поднимется выше, чем температура окружающего воздуха, в наших широтах это максимум +40°С. На окнах, обращенных к солнцу, наоборот, температура может подняться до +50°С и выше, если окна темного цвета. Поэтому на солнечных окнах и зимнем монтаже, а также ламинированных или окрашенных окнах и профилях, температурный зазор надо оставлять больше чем 3 мм.

Иными словами температурный зазор профиля длинной 1,5м.п. равный 3 мм это усредненная цифра примерно характеризующая, что установка профиля будет производиться при температурах наружного воздуха в пределах +15…+20°С. В иных условиях зазор целесообразно немного увеличить или уменьшить. В любом случае перед началом монтажа учтите все условия, руководствуясь усредненными температурными зазорами (3-6 мм) и здравым смыслом. Считается, что вертикальный профиль удлиняется на 1/3 температурного зазора вверх и 2/3 — вниз.

Даже применяя в монтаже ПВХ профили, которые предназначены для использования отделки внешних откосов, необходимо помнить о физических свойствах ПВХ и линейном расширении.

рисунок крепления профиля.jpg
