Жара расставляет точки над цветом. Окраска, ламинация и коэкструзия – нагрев в пределах нормы
1. Как сильно изменяются линейные размеры профиля ПВХ темного цвета RAL 9017 на отрезке 2 м (высота балконной двери)?
2. Какова температура нагрева близких по цветуобразцов ПВХ-профиля, имевших следующие варианты
изменения цвета:
1) ламинационная пленка, производства LG;
2) ламинационная пленка, производства HaogenPlast;
3) ламинационная пленка, производства Renolit;
4) окраска краской марки Feyco, Швейцария;
5) окраска краской марки Palina Coatings, Россия;
6) белый неокрашенный;
7) коэкструдированный, производства LG.
Для испытаний использовался стандартный ПВХ-профиль Rehau blitz. Для измерения линейных размеров использовался окрашенный краской марки Feyco в черный цвет RAL 9017 профиль ПВХ.
На отрезке 2 м были проведены замеры показаний раз в 30 минут в ясный солнечный день с 13 до 16 часов при температуре 32 °С в тени. По результатам выявлено, что линейное расширение двухметрового отрезка под воздействием прямого солнечного света не превысило допустимых нормативами и расчетами 4 мм/м.

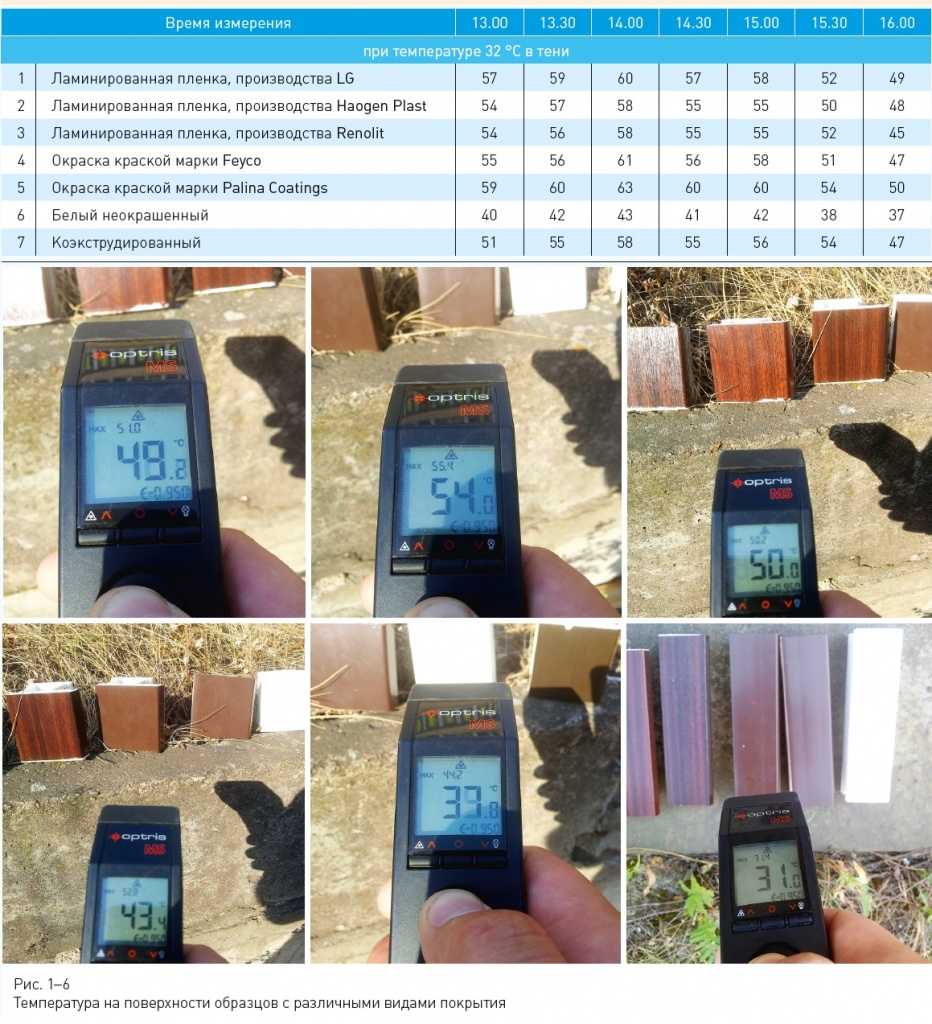

Измерения температуры на поверхности ПВХ-профиля Rehau blitz производилось инфракрасным пирометром в интервале с 13 до 16 часов с измерением каждые полчаса, результаты измерений представлены в таблице. Следует отметить, что, поскольку нас интересовала разность температур, а измерения производились с одинакового расстояния, что видно на прилагаемых рисунках, то истинная температура и погрешность измерений в данном случае, не существенна.
По результатам проделанных измерений можно сделать следующие наблюдения:
1) Температура на поверхности образцов с различными видами покрытия (коэкструзия, покраска, ламинация) при аналогичных погодных условиях не превышала 63 °С.
2) Разница в температуре на поверхности профиля в зависимости от покрытия была в пределах 4–5 °С, что составляет, при данной степени нагрева, от 7 до 9 %.
3) Наименьшая температура зафиксирована на покрытии Haogen Plast и коэкструдированном профиле,
наибольшая на профиле, окрашенном материалами марки Palina Coatings.
4) Сравнение температуры нагрева ламинированного и окрашенного профиля показывает, что марка
производителя имеет значение. Так, среди ламинаций наибольший нагрев зафиксирован на покрытии марки LG, а среди красок меньший нагрев был на профиле, окрашенном Feyco, что дает возможность предполагать, что профили, окрашенные полиуретановыми красками, распределяют тепло лучше, чем окрашенные водорастворимыми красками.
Исследование показало, что при использовании цветного профиля необходимо выбирать качественные
материалы. Предпочтение мы готовы отдать коэкструзии, но этот вариант ограничивает производителей окон линейкой цветов, существующей у производителя профиля, поэтому, когда архитектор или дизайнер предлагает цвет, стремитесь уходить от очень темных тонов.
В случае использования таких цветов необходимо помнить
• Толщина армирования не должна быть меньше 1,5 мм для профилей монтажной глубиной 62 мм и меньше, для большей толщины профиля используйте более мощный металл.
• Шаг крепления армирующего профиля не стоит делать более 200 мм на широких профилях и более
250 мм на узких. Экономя копейки на шурупах, можно потерять миллионы.
• Нельзя оставлять окрашенные блоки под стрейч-пленкой, особенно створки, т. к. в этом случае
перегрев будет намного значительнее и выгиб профиля во фронтальной плоскости существеннее.
• При производстве работ необходимо учесть, что наибольший нагрев, как показала практика, происходит на юго-западном фасаде. Требования к профилю ПВХ согласно п. 5.3.1 ГОСТ 30973-99 «Профили поливинилхлоридные для оконных и дверных блоков»: «температура размягчения по Вика не менее 75 °С». Нагрев ламинированных, окрашенных и коэкструдированных профилей темно коричневого, темно серого и черного цвета, близок к 73–75 °С, поэтому, выбирая профиль, обращайте внимания на протоколы испытаний. Жара спадет, но вызванные ей проблемы не забудутся. Поэтому хочется, чтобы в следующем сезоне они не повторялись.
250 мм на узких. Экономя копейки на шурупах, можно потерять миллионы.
• Нельзя оставлять окрашенные блоки под стрейч-пленкой, особенно створки, т. к. в этом случае
перегрев будет намного значительнее и выгиб профиля во фронтальной плоскости существеннее.
• При производстве работ необходимо учесть, что наибольший нагрев, как показала практика, происходит на юго-западном фасаде. Требования к профилю ПВХ согласно п. 5.3.1 ГОСТ 30973-99 «Профили поливинилхлоридные для оконных и дверных блоков»: «температура размягчения по Вика не менее 75 °С». Нагрев ламинированных, окрашенных и коэкструдированных профилей темно коричневого, темно серого и черного цвета, близок к 73–75 °С, поэтому, выбирая профиль, обращайте внимания на протоколы испытаний. Жара спадет, но вызванные ей проблемы не забудутся. Поэтому хочется, чтобы в следующем сезоне они не повторялись.
Издание Межрегионального института окна · www. mio.ru
Батков А.С., руководитель учебного отдела НИУПЦ «МИО»
